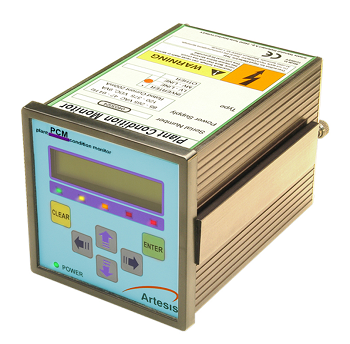

Монитор состояния генераторов - прибор Artesis PCM

Диагностика состояния генераторов

Прибор Artesis PCM производит мониторинг и диагностику состояния генератора переменного тока и его первичного двигателя, эффективно используя сам генератор в качестве комплексного датчика-преобразователя. Прибор PCM использует передовые технологии, разработанные в NASA, для того чтобы обеспечить автоматическую настройку и диагностику неисправностей с минимальным вмешательством пользователя. Прибор PCM прост в использовании и экономичен. Прибор PCM применяется для мониторинга и диагностики широкого спектра оборудования, включая турбогенераторы, дизельные генераторы и ветрогенераторы. Прибор PCM может быть особенно полезен для мониторинга и диагностики состояния оборудования, расположенного в труднодоступных или опасных условиях. Используется в качестве стационарной системы вместе с ПО на компьютере пользователя с передачей данных по компьютерной сети.

  • Стационарный мониторинг состояния
  • Передача данных по компьютерной сети
  • Экономически эффективное решение
  • Хорошо подходит для электростанций

Простая установка

Для подключения прибора PCM к диагностируемому генератору требуется только трехфазное подключение силовых напряжений и токов через недорогие стандартные трансформаторы тока и, для генераторов с рабочим напряжением свыше 480 В, также и через трансформаторы напряжения. Обычно прибор PCM располагается непосредственно в шкафу управления генератором, что требует очень коротких кабельных линий и позволяет избежать установки измерительных устройств в удаленных или опасных зонах. При первом включении прибор PCM входит в автоматический режим самообучения, во время которого регистрируется нормальное рабочее состояние оборудования. Расширенные методы анализа гарантируют, что это обучение учитывает такие переменные факторы, как скорость вращения и нагрузка, и что существующие неисправности не приводят к ошибкам самообучения.

Мониторинг и диагностика в реальном времени

Прибор PCM постоянно проводит измерения и сравнивает их результаты с исходным состоянием оборудования, для того чтобы оценить серьезность и тип любого развивающегося повреждения. Прибор PCM способен правильно распознавать отклонения от нормы с учетом широкого диапазона различных рабочих режимов и даже способен расширять процесс самообучения по команде пользователя, когда оказывается, что режим работы оборудования вышел за пределы первоначальных границ самообучения прибора. Это позволяет прибору PCM обнаруживать неисправности с очень высокой чувствительностью и без ложных срабатываний.

Надежная, автоматическая диагностика неисправностей

Когда прибор PCM обнаруживает неисправность, он представляет пользователю результаты своего сложного анализа простым способом. Светодиодные индикаторы состояния на передней панели измерительного устройства Artesis отражают состояние диагностируемого оборудования по системе светофора «красный-желтый-зелёный» и незамедлительно информируют пользователя о том, что проблема появилась. Имеется релейный выход для выдачи сигналов визуальной или звуковой сигнализации с помощью внешних устройств тревожной сигнализации, либо для простой передачи релейного сигнала тревоги в АСУ. Информация о результатах диагностики отправляется на подключенный компьютер, где она предоставляется пользователю в развернутом виде. Автоматически распознаются различные группы неисправностей как электрической, так и механической природы, включая такие типовые неисправности как пробой изоляции, дисбаланс масс ротора и несоосность валов, дефекты зубчатых передач, дефекты подшипников и другие.

Технические данные (pdf):

Другие измерительные устройства Artesis:

  • Переносной диагностический прибор Artesis AMT Toolkit для электродвигателей переменного тока с постоянной или регулируемой инвертором скоростью вращения и для генераторов переменного тока с постоянной скоростью вращения.
  • Стационарный монитор Artesis MCM Line для электродвигателей переменного тока с постоянной скоростью вращения,
  • Стационарный монитор Artesis MCM Inverter для электродвигателей переменного тока с постоянной или регулируемой инвертором скоростью вращения.
